Bilezik Yaylar

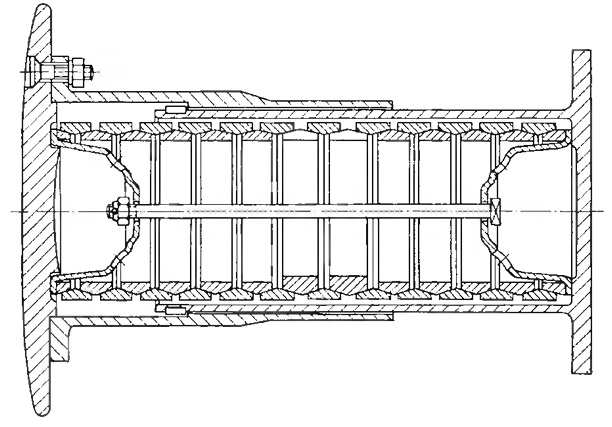

Bilezik Yay Nedir?

Bilezik yay, genellikle bir mil veya boru etrafına monte edilen ve sıkıştırma, germe veya burulma kuvvetlerine karşı direnç gösterebilen dairesel veya spiral bir yay türüdür. Bu yaylar, yük taşıma ve mekanik sistemlerde enerji depolama amacıyla kullanılır.

Bilezik yaylar, geniş bir endüstriyel kullanım alanına sahip olup, yüksek mukavemetli malzemelerden üretilen ve mekanik sistemlerin performansını artıran önemli elemanlardır.

Bilezik Yayların Kullanım Alanları ve Amaçları

Bilezik yayların yaygın olarak kullanıldığı endüstriyel ve mekanik uygulama alanları şunlardır:

1. Makine ve Otomotiv Sanayi:
   • Şaft ve rulman sistemlerinde titreşimi azaltma
   • Krank millerinde denge sağlama
   • Amortisör sistemlerinde enerji emme
2. Hidrolik ve Pnömatik Sistemler:
   • Basınçlı hava ve sıvı sistemlerinde sızdırmazlık sağlama
   • Valf ve piston mekanizmalarında destek elemanı olarak kullanma
3. Elektrik ve Elektronik Sektörü:
   • Kablo yönetimi ve kontak basıncı sağlama
   • Anahtar mekanizmalarında hassasiyet artırma
4. Savunma ve Havacılık Sanayi:
   • Fırlatma sistemleri ve geri tepme mekanizmalarında kullanma
   • İleri teknoloji motor ve türbin sistemlerinde güç aktarımı sağlama
5. Tıbbi Cihazlar ve Robotik:
   • Hassas yay hareketi gerektiren medikal cihazlarda enerji depolama
   • Robotik sistemlerde elastik bağlantı elemanı olarak görev yapma

Bilezik Yay İmalatı

Bilezik yay üretimi, belirli mühendislik prensiplerine dayalı olarak gerçekleştirilen hassas bir süreçtir. Üretim süreci genel olarak şu adımlardan oluşur:

1. Malzeme Seçimi

Bilezik yaylar, yüksek mukavemetli ve elastikiyet özelliği yüksek malzemelerden üretilir. Yay imalatında yaygın olarak kullanılan malzemeler şunlardır:

• Karbon Çelikleri: ASTM A228 (Müzik teli çeliği), ASTM A229 (Yağlı temperlenmiş çelik)
• Paslanmaz Çelikler: AISI 302, AISI 316, AISI 17-7 PH
• Titanyum Alaşımları: Hafif ve yüksek mukavemet gerektiren uygulamalar için
• Nikel Alaşımları (Inconel, Hastelloy): Yüksek sıcaklık ve korozyon direnci gereken ortamlar için

2. Telin Şekillendirilmesi

Bilezik yaylar, CNC yay sarma makineleri veya el ile sarım teknikleri kullanılarak istenen çapta ve kalınlıkta şekillendirilir. Bu aşamada yay telinin:

• Çapı
• Sarım yönü
• Sarım adımı (spiral aralıkları)
• İç ve dış çapları belirlenir.

3. Isıl İşlem (Temperleme)

Yaylar, üretim sonrası mukavemetini artırmak ve elastikiyetini optimize etmek amacıyla belirli sıcaklıklarda ısıl işleme tabi tutulur. Örneğin:

• Karbon çelik yaylar genellikle 300-500°C arasında temperleme işlemine girer.
• Paslanmaz çelik yaylar için 400-600°C arası çökelme sertleştirme uygulanabilir.

4. Yüzey İşlemleri

Yayların dayanıklılığını ve korozyona karşı direncini artırmak için yüzey işlemleri uygulanır:

• Galvaniz kaplama: Çinko veya nikel kaplama
• Elektro-parlatma: Paslanmaz çelik yaylar için yüzey pürüzsüzlüğü sağlama
• Shot Peening: Yayın yorulma ömrünü artırma amaçlı küçük çelik bilyelerle yüzey darbeleme

5. Kalite Kontrol ve Testler

Üretim sonrası yayların mekanik özellikleri test edilir:

• Çekme ve basma testleri ile yay sertliği ve mukavemeti kontrol edilir.
• Boyutsal kontroller ile yay toleransları ölçülür.
• Ömür testleri ile tekrar eden yükler altındaki dayanımı değerlendirilir.

Bilezik Yay Tasarımı

Bilezik yay tasarımı, mekanik yükler, malzeme seçimi ve geometrik hesaplamalara dayanır. Üretimde yüksek hassasiyetli CNC makineleri, ısıl işlem fırınları ve yüzey kaplama sistemleri kullanılır. Doğru tasarım ve üretim süreçleriyle uzun ömürlü, yüksek performanslı bilezik yaylar elde edilebilir.

Bilezik yay tasarımı, mekanik sistemdeki yük taşıma, elastikiyet ve dayanım gereksinimlerine bağlı olarak yapılır. Tasarım süreci şu adımları içerir:

1. Kullanım Amacının Belirlenmesi

• Bilezik yayın hangi sistemde ve hangi kuvvetlere maruz kalacağı analiz edilir.
• Basma, germe veya burulma yay türü olup olmadığı belirlenir.
• Çalışma ortamı (yüksek sıcaklık, kimyasal etkileşim, korozyon gibi faktörler) dikkate alınır.

2. Geometrik Parametrelerin Belirlenmesi

Bilezik yay tasarımında en önemli geometrik parametreler şunlardır:

• Tel çapı (d): Yayın mukavemetini belirler.
• İç çap (Di) ve dış çap (De): Yayın toplam boyutlarını belirler.
• Sarım adımı (P): Yayın esnekliğini ve çalışma karakteristiğini etkiler.
• Sarım sayısı (N): Yayın çalışma strokunu belirler.

Bu parametreler, yük taşıma kapasitesini belirlemek için Hooke Kanunu ve Helis Yay Formülleri kullanılarak hesaplanır:

Burada:

• F: Yay kuvveti (N)
• k: Yay katsayısı (N/mm)
• x: Yayın uzama veya sıkışma miktarı (mm)
• G: Malzemenin kayma modülü
• D: Yayın ortalama çapı

3. Malzeme Seçimi

Yayın çalışma koşullarına göre uygun malzeme seçilir. Yaygın kullanılan malzemeler:

• Karbon yay çelikleri (ASTM A228, AISI 1070-1095)
• Paslanmaz çelikler (AISI 302, 316, 17-7 PH)
• Titanyum ve nikel alaşımları (Inconel X-750, Hastelloy C-22)

4. Bilgisayar Destekli Tasarım (CAD/CAE) Kullanımı

Yay tasarımı, CAD (SolidWorks, AutoCAD, CATIA) programlarıyla modellenir ve ardından CAE (ANSYS, ABAQUS) yazılımlarıyla simüle edilerek yük altında davranışları analiz edilir.

Bilezik Yayların Üretim Sürecinde Kullanılan Makineler

Bilezik yay imalatında kullanılan makineler, hassasiyet gerektiren özel üretim ekipmanlarıdır. Yay üretim süreci ve kullanılan makineler şunlardır:

1. Tel Şekillendirme ve Sarma Makineleri

• CNC Yay Sarma Makineleri: Telin hassas bir şekilde istenilen çap ve sarım sayısında bükülmesini sağlar.
• Mekanik Yay Sarma Makineleri: Daha küçük ölçekli üretimlerde tercih edilir.
• Manuel veya Yarı Otomatik Sarma Aparatları: Özel tasarım yaylar için kullanılabilir.

2. Isıl İşlem Fırınları

• Elektrikli veya gazlı temperleme fırınları: Yayın sertliğini artırmak için kullanılır.
• Vakumlu ısıl işlem fırınları: Yüksek hassasiyet gerektiren paslanmaz çelik ve titanyum yaylarda tercih edilir.

3. Yüzey İşleme ve Kaplama Makineleri

• Shot Peening Makineleri: Yayın yorulma ömrünü artırmak için yüzeyi metal bilyelerle darbeler.
• Elektro Kaplama ve Galvanizleme Sistemleri: Yayın korozyona karşı korunmasını sağlar.
• Elektro-Parlatma Cihazları: Paslanmaz çelik yaylarda yüzeyi pürüzsüz hale getirir.

4. Kalite Kontrol ve Test Ekipmanları

• Yay Kuvvet Test Cihazları: Yayın sıkıştırma, uzama ve burulma kuvvetlerini ölçer.
• Optik ve Lazer Ölçüm Sistemleri: Yay çapı, uzunluk ve sarım adımını kontrol eder.
• Ömür Test Cihazları: Yayın belirli bir döngü boyunca yük altında nasıl davrandığını test eder.
